Load Balancer の監視グラフ

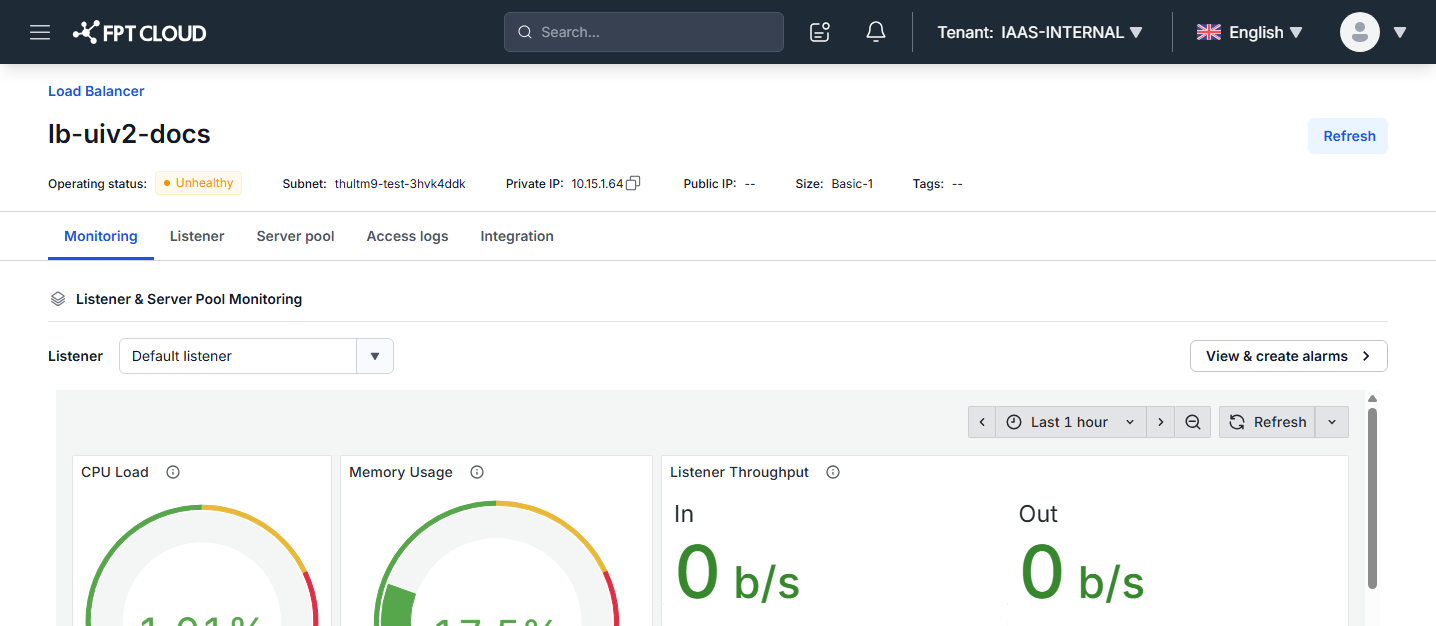

Load Balancer の稼働状況を監視するには、Load Balancer の一覧画面で確認したい Load Balancer を選択し、詳細ページの Monitoring タブを開きます。

Monitoring タブには、 Load Balancer の各 Listener と Server pool の監視グラフがリアルタイムで表示されます。

監視範囲の選択

• Listener: 上部の選択ボックスで確認したい Listener を選択します。選択中の Listener（および対応する Server pool）に応じてグラフが更新されます。
• 期間: デフォルトでは 直近 1 時間（Last 1 hour）のデータが表示されます。期間を変更したり、前後に移動したり、Refresh をクリックしてデータを更新したりできます。
• View & create alarms: Load Balancer の監視指標に基づいてアラーム（alarm）を表示・作成する画面を開きます。

監視グラフ

グラフ	意味
CPU Load / CPU Average	Load Balancer の現在および平均の CPU 使用率。
Memory Usage	Load Balancer のメモリ使用率。
Listener Throughput	Listener を通過する入力（In）と出力（Out）のトラフィック。単位は byte/秒（b/s）。
Throughput In / Throughput Out	時系列での入力および出力のデータトラフィック。
Network Packet/s	1 秒あたりに処理されるネットワークパケット数。
Network Drop Packet/s	1 秒あたりに破棄されるパケット数（輻輳やネットワークエラーの兆候）。
Active Connections	Listener を通過中のアクティブな接続数。
Request/s	1 秒あたりに処理される request 数。
Response Code	返された HTTP status code の統計。2xx（成功）、3xx（リダイレクト）、4xx（client 側のエラー）、5xx（server 側のエラー）のグループを含みます。これらのコードを監視することで、backend の問題（エラー率の急増など）を早期に検知できます。
Data Transfer	Server pool を通過するデータトラフィック。
Active servers	正常（Healthy）な状態にある backend サーバーの数。この数はトラフィックや health check の設定に応じて変化します。

注記

Load Balancer にまだ実際のトラフィックがない場合、グラフには値 0 が表示されます。Active servers の状態が backend を正しく反映するように、Health Check の設定 も参照してください。
