Logging 機能でサービスを監視する

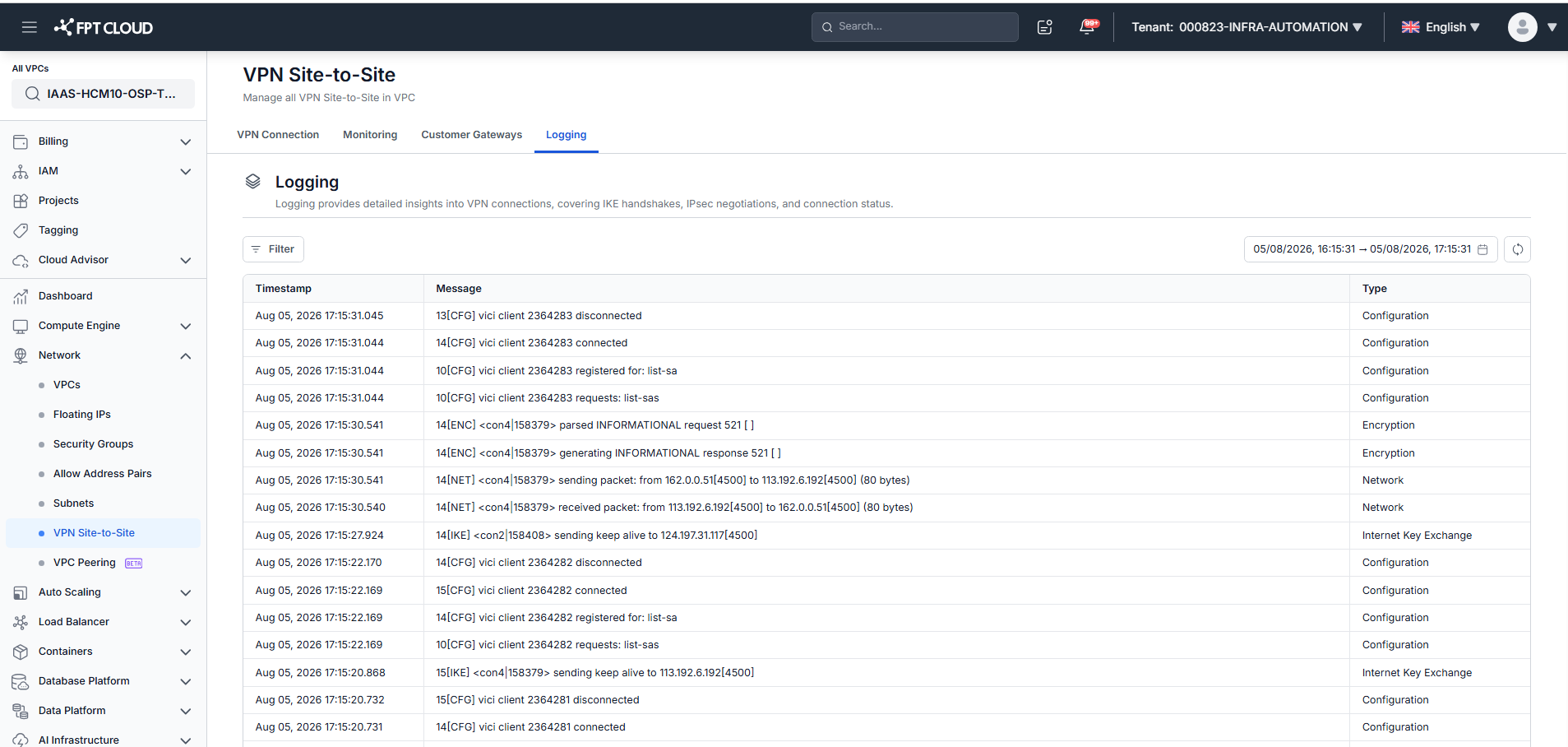

- VPN の詳細画面で、横メニューから Logging タブを選択します。
- サービスの動作履歴を確認します。
FPT Smart Cloud は次のシステムログ種別を提供しています。
| Type | 説明 |
|---|---|
| IKE (Internet Key Exchange) | Phase 1 の確立 — キー交換の情報。 |
| CFG (Configuration) | Phase 2 の確立 — tunnel 設定の情報。 |
| NET (Network) | UDP 500/4500 を介した peer 間の通信。 |
| KNL (Kernel) | route または route policy の設定。 |
| ENC (Encryption) | handshake 中の暗号化・復号。 |
| DPD (Dead Peer Detection) | peer の稼働確認の情報。 |
| LIB (Library) | Charon エンジン内部のライブラリ呼び出し。 |
| ESP (Encapsulating Security Payload) | IPSec による Security Association (SA) の確立。 |
| TRC (Traffic) | 暗号化されたトラフィックの送信。 |
| System | その他のシステムログ。 |
よくあるログメッセージ:
| 内容 | ログメッセージ | 意味 / 対処 |
|---|---|---|
| IKE Phase 1 成功 | [IKE] IKE_SA <name> established between 192.0.2.90[192.0.2.90]...192.0.2.74[192.0.2.74] | local と remote の IP 間で IKE SA 接続が確立されました。 |
| IPSec Phase 2 成功 | [IKE] CHILD_SA <name> established with SPIs cf4973bf_i c1cbfdf2_o and TS 192.168.48.0/24/0 === 10.42.42.0/24/0 | subnet 範囲の間でデータ tunnel が確立されました。 |
| Traffic 成功 | [NET] sending packet: from x.x.x.x[4500] to x.x.x.x[4500] (80 bytes) | tunnel を通じてパケットが送信されました。ポート 4500 は NAT-T の使用を示します。 |
| Rekey 成功 | CHILD_SA con4{97} state change: REKEYING => REKEYED | 接続を中断せずに、システムが新しいセキュリティキーを自動生成しました。 |
| PSK 認証成功 | authentication of 'IP' with pre-shared key successful | pre-shared key による機器の認証に成功しました。 |
| Phase 1 negotiation mode の不一致 | [IKE] initiating Aggressive Mode IKE_SA / Aggressive Mode PSK disabled for security reasons | peer 間で Phase 1 のネゴシエーションモードが一致していません。Phase 1 negotiation mode の設定を確認してください。 |
| IKE Policy Phase 1 の誤り | [IKE] no peer config found | Phase 1 の認証に失敗しました。両側の IKE Policy を確認してください。 |
| Pre-shared Key の不一致 | [ENC] invalid HASH_V1/ID_V1 payload length, decryption failed? | 認証に失敗しました。両方の peer が同じ pre-shared key を使用しているか確認してください。 |
| IKE Policy の誤り | [IKE] no proposal found | Phase 1 の暗号化またはアルゴリズム設定が誤っています。IKE Policy の設定を確認してください。 |
| IPSec Policy の誤り | [IKE] no matching CHILD_SA config found | Phase 2 の認証に失敗しました。IPSec Policy を見直し、Customer Gateway の remote subnet を確認してください。 |
| Peer ID の不一致 | [IKE] IDir '192.0.2.10' does not match to '203.0.113.245' | Peer ID が一致していません。NAT IP を使用している場合は Local/Remote ID の設定を確認してください。 |
